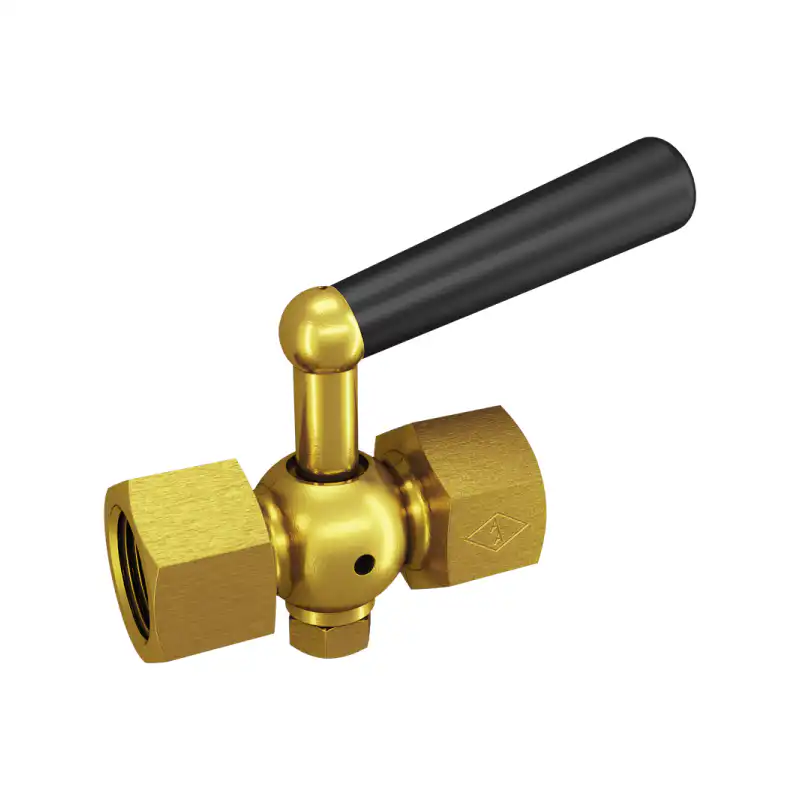

Manometerhane med muffe
Fig. 10
Måleområde: 6 Bar / -10°C / +50°C
Materiale: Messing
G3/8″ – 4900100003
G1/2″ – 4900100004

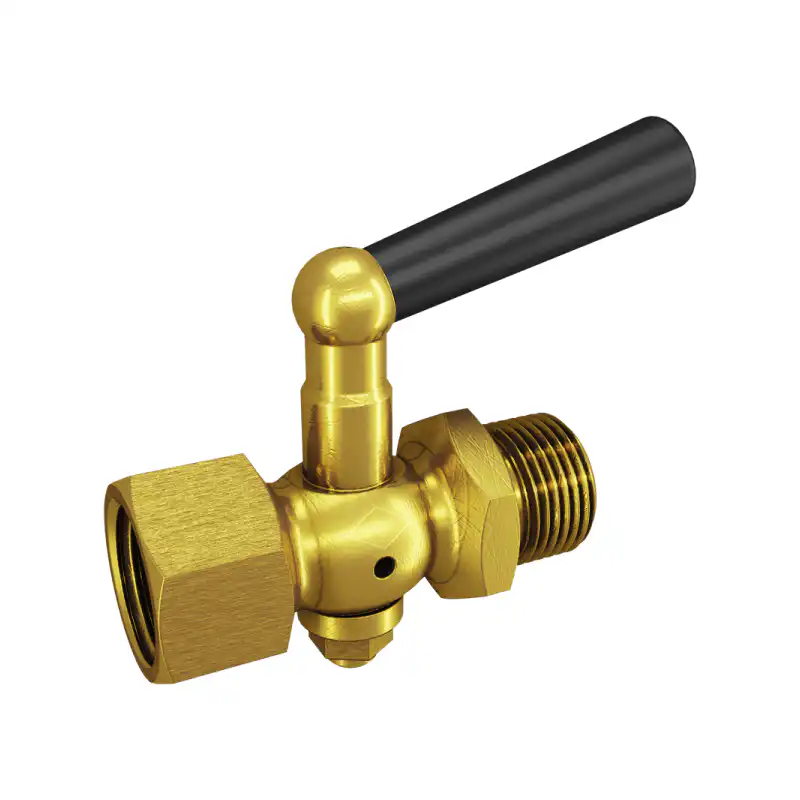

Manometerhane med nippel/muffe
Fig. 11
Måleområde: 6 Bar / -10°C / +50°C
Materiale: Messing
G3/8″ – 4900110003

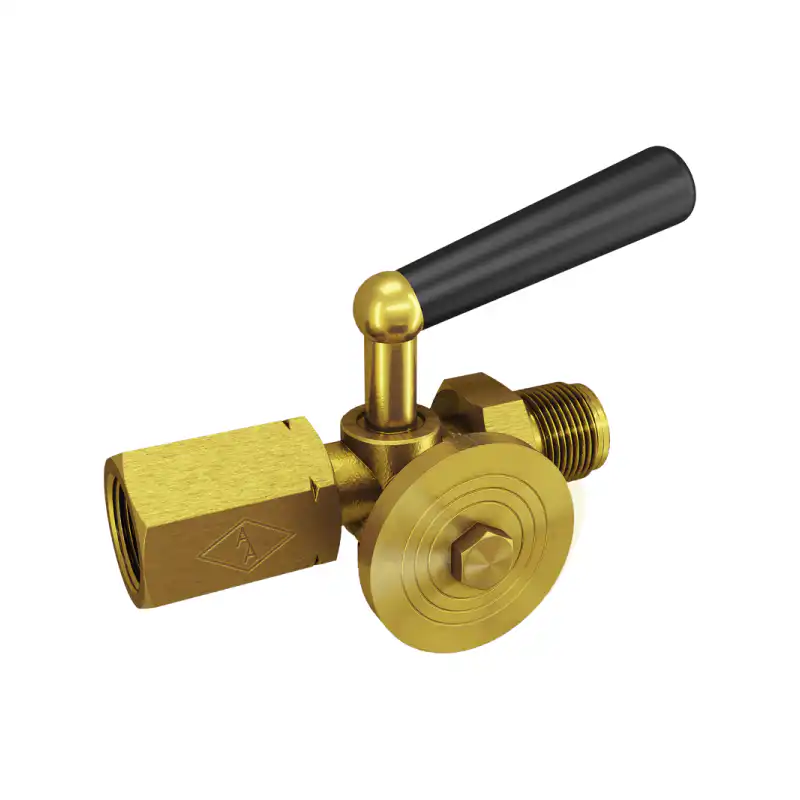

Manometerhane med prøveflange
Fig. 31/A – DIN 16263
Prøveflange: ø40 mm
Måleområde: 25 Bar / -10°C / +50°C
Materiale: Messing
G1/2″ – 4900330004
*Skaffevare

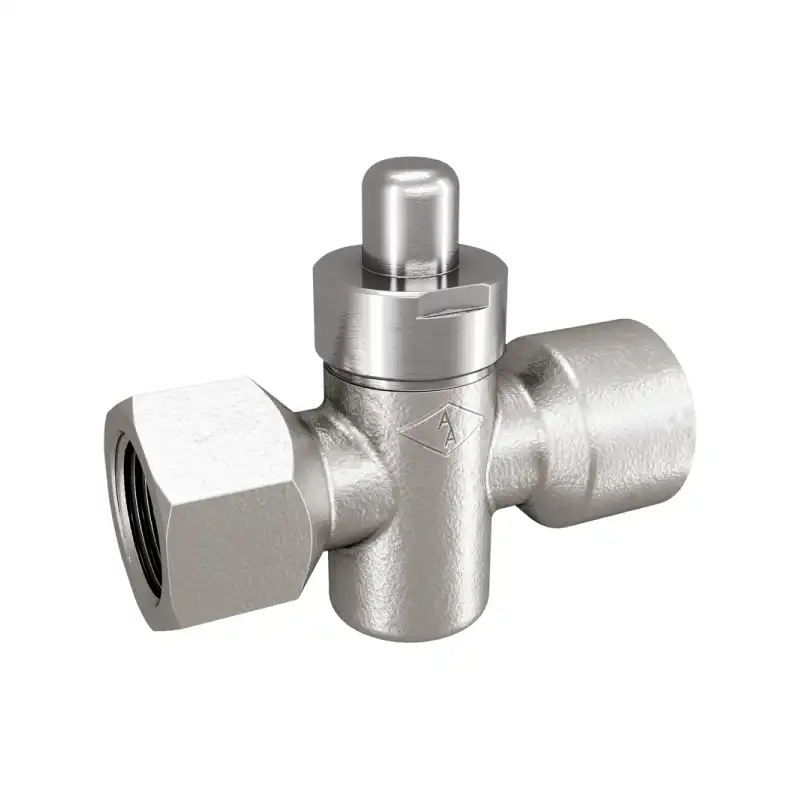

Manometerhane med trykknap
Fig. 28
Måleområde: 25 Bar / -20°C / +60°C
Materiale: Forniklet messing
G1/2″ – 4900280004

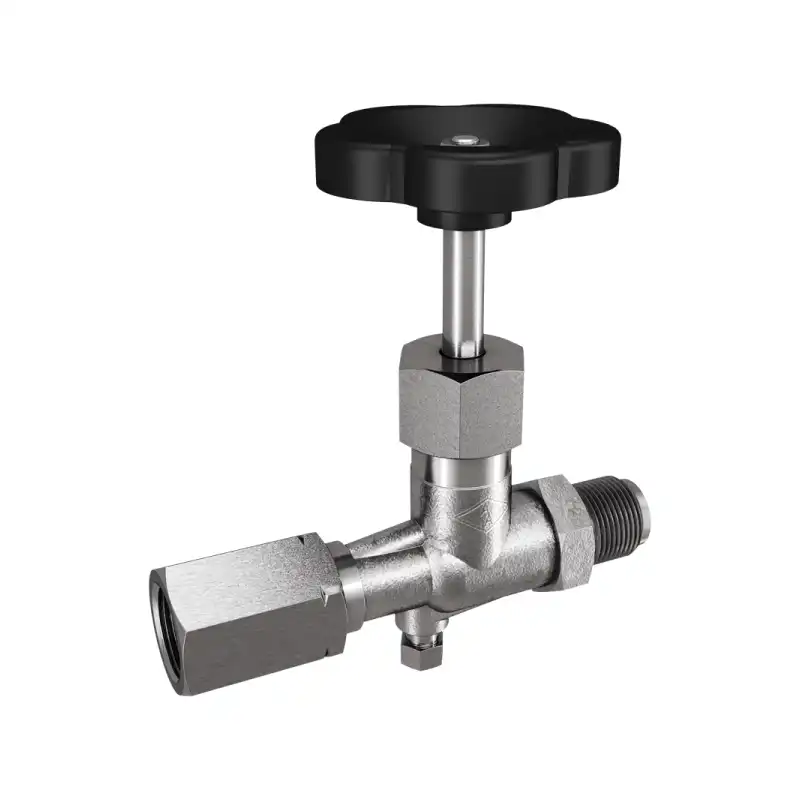

Manometerventil med nippel/spændemuffe
Fig. 60 – DIN 16270
| G1/2″ | 400 bar | -10°C / +120°C | Stål 1.0460 | 4900602004 |
| G1/2″ | 400 bar | -10°C / +200°C | Rustfrit 1.4571 | 4900601004 |
| G1/2″ | 250 bar | -10°C / +120°C | Messing | 4900600004 |

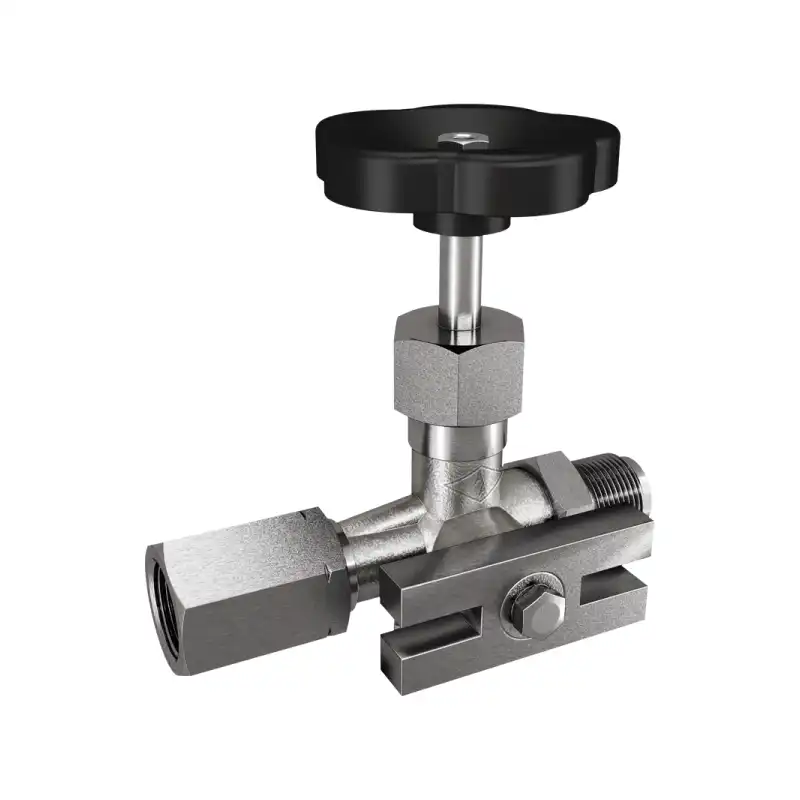

Manometerventil med nippel/spændemuffe
Fig. 71 – DIN 16271
| G1/2″ | 400 bar | -10°C / +120°C | Stål 1.0460 | 4900712104 |
| G1/2″ | 400 bar | -10°C / +200°C | Rustfrit 1.4571 | 4900711104 |
| G1/2″ | 250 bar | -10°C / +120°C | Messing | *Skaffevare |

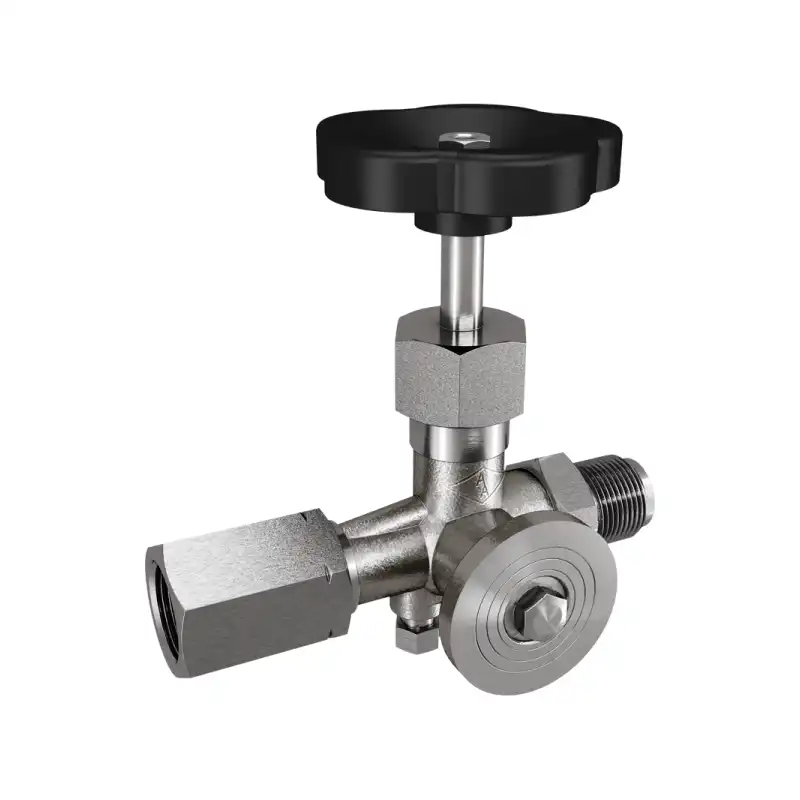

Manometerventil med nippel/spændemuffe m/prøveflange
Fig. 71A – DIN 16271
| G1/2″ | 400 bar | -10°C / +120°C | Stål 1.0460 | 4900712004 |
| G1/2″ | 400 bar | -10°C / +200°C | Rustfrit 1.4571 | 4900711004 |
| G1/2″ | 250 bar | -10°C / +120°C | Messing | 4900710004 |

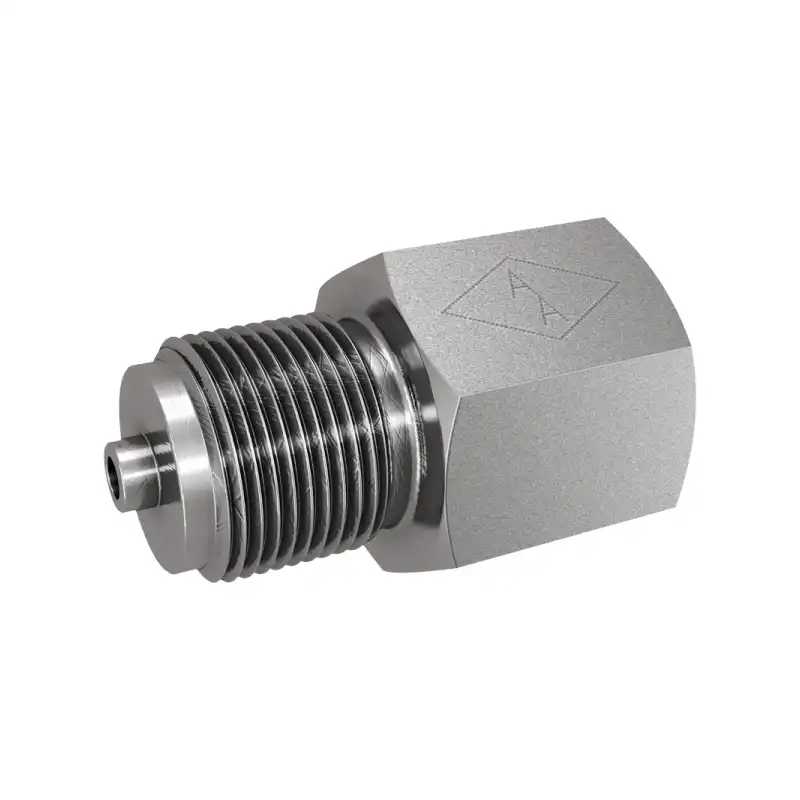

Overgangsstykke
Fig. 87 – DIN 16271
| Fig. 87/01 | G1/8″ indv. / G1/4″ udv. | 250 bar | Messing | 4987010002 |
| Fig. 87/03 | G1/4″ indv. / G1/8″ udv. | 250 bar | Messing | 4987030001 |
| Fig. 87/05 | G1/4″ indv. / G3/8″ udv. | 250 bar | Messing | 4987050003 |
| Fig. 87/05 | G1/4″ indv. / G3/8″ udv. | 400 bar | Rustfrit 1.4571 | 4987051003 |
| Fig. 87/06 | G1/4″ indv. / G1/2″ udv. | 250 bar | Messing | 4987060004 |
| Fig. 87/06 | G1/4″ indv. / G1/2″ udv. | 400 bar | Rustfrit 1.4571 | 4987061004 |
| Fig. 87/11 | G3/8″ indv. / G1/2″ udv. | 250 bar | Messing | 4987110034 |
| Fig. 87/11 | G3/8″ indv. / G1/2″ udv. | 400 bar | Stål 1.0460 | 4987111034 |
| Fig. 87/13 | G1/2″ indv. / G1/4″ udv. | 250 bar | Messing | 4987130002 |
| Fig. 87/13 | G1/2″ indv. / G1/4″ udv. | 400 bar | Rustfrit 1.4571 | 4987131002 |
| Fig. 87/14 | G1/2″ indv. / G3/8″ udv. | 250 bar | Messing | 4987140003 |
| Fig. 87/14 | G1/2″ indv. / G3/8″ udv. | 400 bar | Rustfrit 1.4571 | 4987141003 |

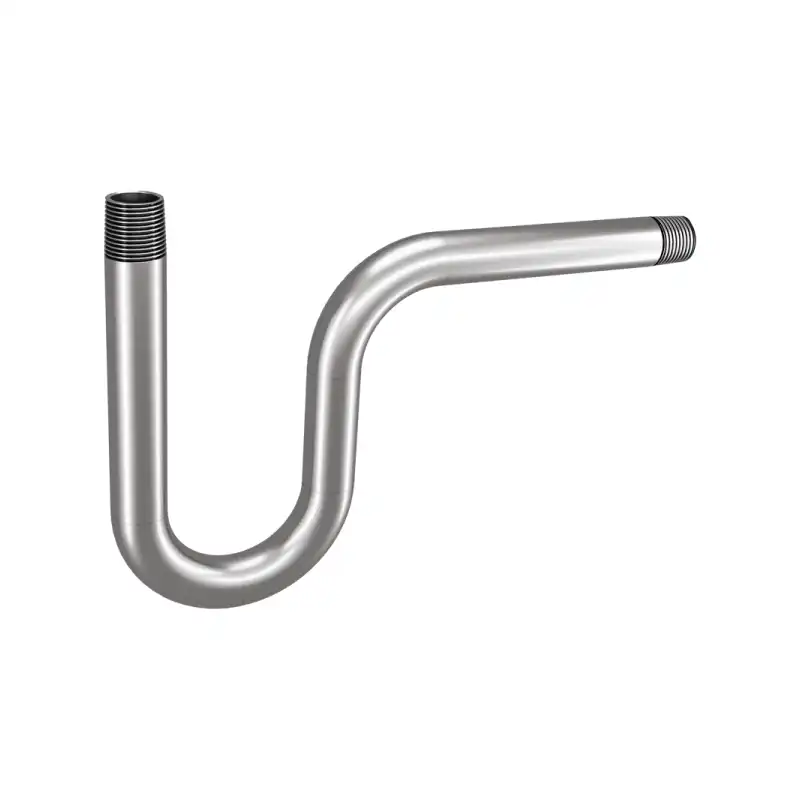

Manometerrør ½” nippel/nippel vandret tilgang
Fig. 90 – PN 25
| G3/8″ | Stål | 4900902003 |
| G1/2″ | Stål | 4900902004 |

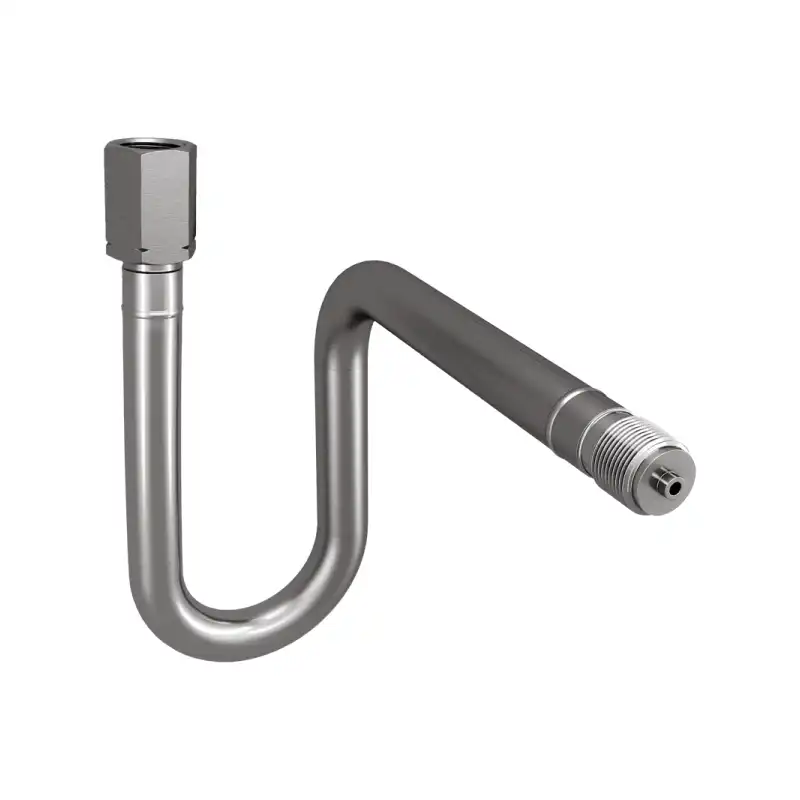

½” nippel/spændmuffe vandret tilgang
Fig. 91 – DIN 16282
| G1/2″ | Stål | 4900912004 |
| G1/2″ | Rustfrit stål 1.4571 | 4900911004 |

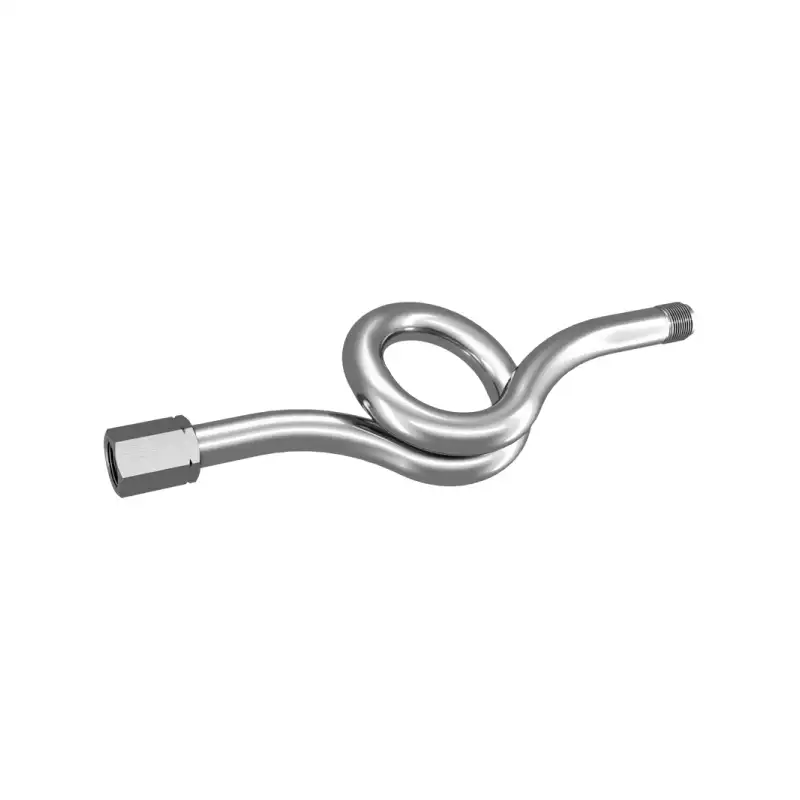

½” nippel/spændmuffe lodret tilgang
Fig. 96 – DIN 16282
| G1/2″ | Stål | 4900962004 |
| G1/2″ | Rustfrit stål 1.4571 | 4900961004 |
