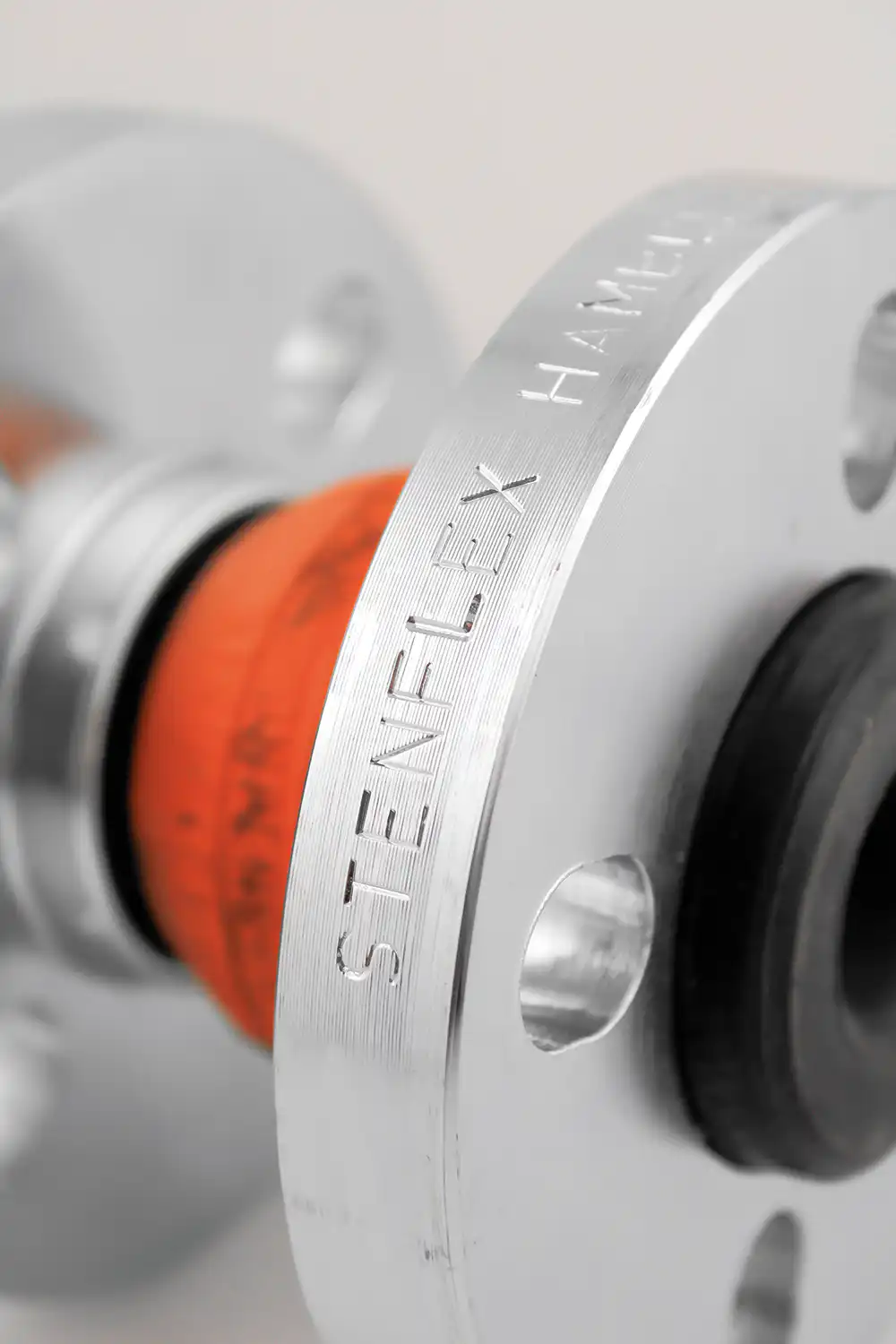

STENFLEX® gummikompensatorer – kvalitet og fleksibilitet
Vi tilbyder et bredt udvalg af elastiske gummikompensatorer fra den anerkendte producent STENFLEX®. Disse kompensatorer fremstilles i højkvalitetsgummi og er designet til at modstå både højt tryk og krævende driftsforhold.
HNC Group markedsfører et omfattende sortiment af gummikompensatorer til professionelle brugere i industrien – med hurtig levering og teknisk rådgivning i særklasse.
STENFLEX® gummikompensatorer er certificerede og godkendte af en række anerkendte klassificerings- og certificeringsorganer. De har gennemgået omfattende nationale og internationale tests for både komponenter og ydeevne, hvilket sikrer deres høje kvalitet og pålidelighed.

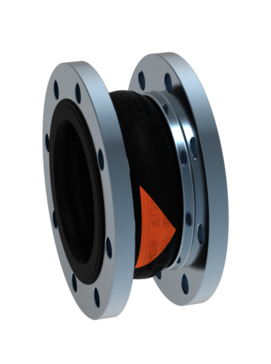

R-1
Universal gummikompensator
Universal-kompensator, bestående af en gummibælg med drejelige flanger.
| Standardbyggelængde: | 130 mm. |
| Standard dimensioner: | DN 25 – DN 300 |
| Maks. arbejdstryk: | PN 16 |
| Temperatur: | 90°C, kortvarigt op til 100°C |
| Materialer: | Syntetisk forstærkning i EPDM, NBR eller CIIR (Butyl) |

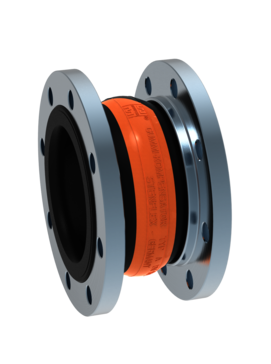

A-1
Aksial gummikompensator
Universal-kompensator, bestående af en gummibælg med drejelige flanger.
| Standardbyggelængde: | Se datablad |
| Standard dimensioner: | DN 20 – DN 1000 |
| Maks. arbejdstryk: | PN 16 |
| Temperatur: | 90°C, kortvarigt op til 100°C |
| Materialer: | Syntetisk forstærkning i EPDM, NBR eller CIIR (Butyl) |

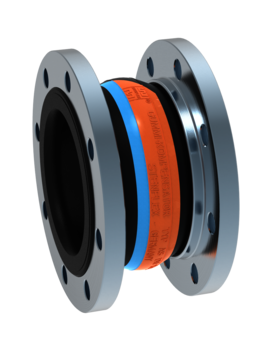

AS-1
Universal gummikompensator
Universal-kompensator, bestående af en gummibælg med drejelige flanger.
| Standardbyggelængde: | 125 mm. – 200 mm. |
| Standard dimensioner: | DN 25 – DN 400 |
| Maks. arbejdstryk: | PN 16 |
| Temperatur: | 110°C, kortvarigt op til 130°C |
| Materialer: | Syntetisk forstærkning i EPDM eller NBR |
Ekspertise og kvalitet bag hver eneste forbindelse
STENFLEX® har gennem 50 år, været førende med hensyn til innovation og ekspertise. Deres ingeniører kombinerer erfaring og ekspertise fra over fem årtier, hvor de har indtaget en førende markedsposition inden for fleksible rørforbindelser. Deres produkter er af førsteklasses kvalitet samt meget holdbare og er kendt for innovation, kvalitet, ydeevne og bæredygtighed.

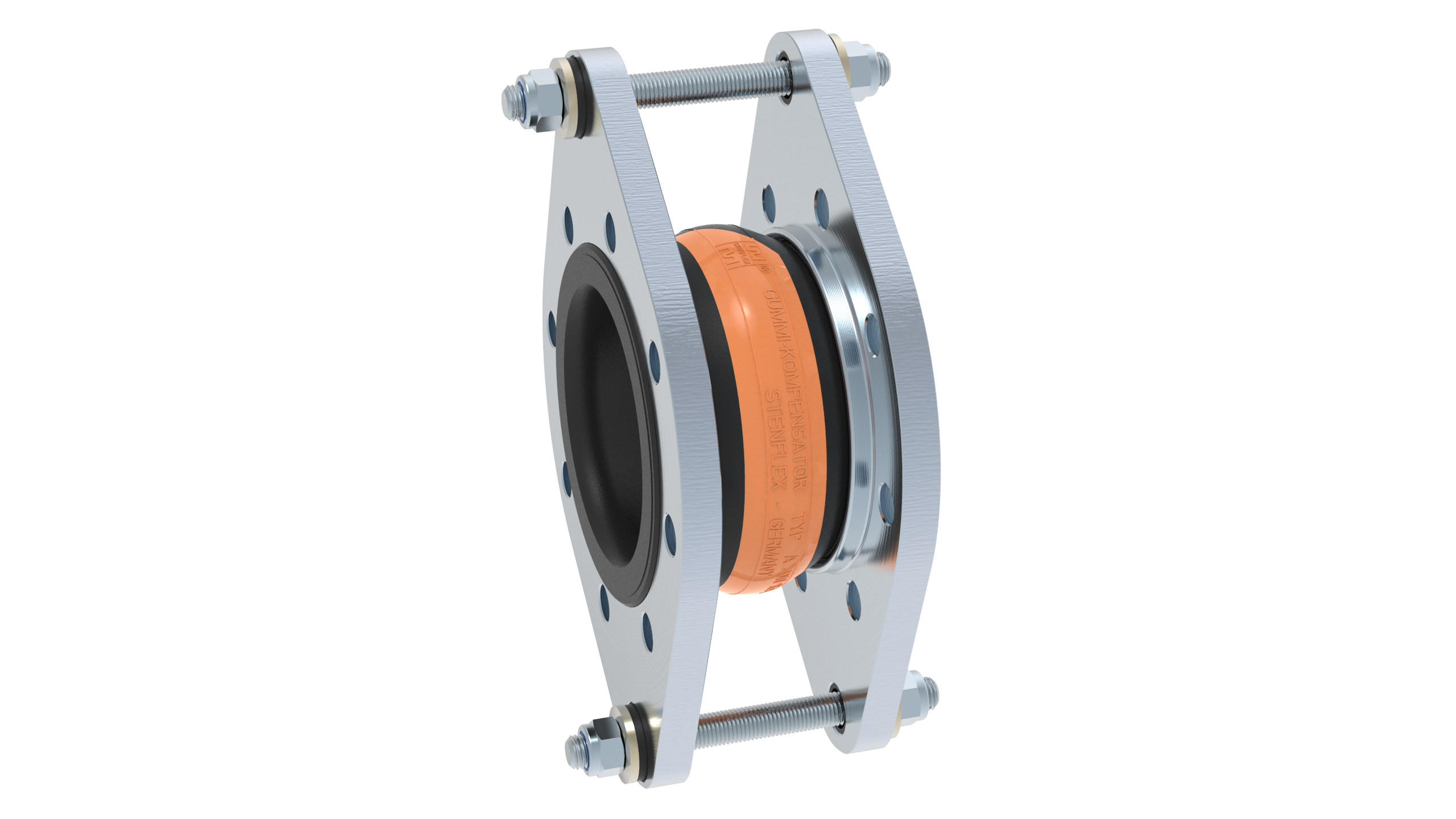

A-2 / A-4
Lateral gummikompensator
Lateral-kompensator, bestående af en gummibælg med drejelige flanger og længdebegrænsere (tilspændt udvendigt) til optagelse af reaktionkræfter udløst af det indvendige tryk eller vakuum.
| Standardbyggelængde: | Se datablad |
| Standard dimensioner: | DN 20 – DN 1000 |
| Maks. arbejdstryk: | PN 16 |
| Temperatur: | 90°C, kortvarigt op til 100°C |
| Materialer: | Syntetisk forstærkning i EPDM, NBR eller CIIR (Butyl) |

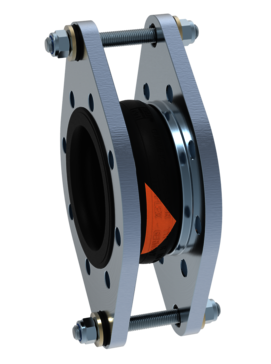

R-2
Lateral gummikompensator
Lateral-kompensator, bestående af en gummibælg med drejelige flanger og længdebegrænsere med udvendig tilspændning til optagelse af reaktionskræfter.
| Standardbyggelængde: | 130 mm. |
| Standard dimensioner: | DN 25 – DN 300 |
| Maks. arbejdstryk: | PN 16 |
| Temperatur: | 90°C, kortvarigt op til 100°C |
| Materialer: | Syntetisk forstærkning i EPDM, NBR eller CIIR (Butyl) |

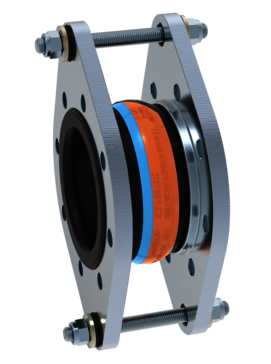

AS-2 / AS-4
Lateral gummikompensator
Lateral-kompensator, bestående af en gummibælg med drejelige flanger og længdebegrænsere (tilspændt udvendigt) til optagelse af reaktionkræfter udløst af det indvendige tryk eller vakuum.
| Standardbyggelængde: | 125 mm. – 200 mm. |
| Standard dimensioner: | DN 25 – DN 400 |
| Maks. arbejdstryk: | PN 16 |
| Temperatur: | 110°C, kortvarigt op til 130°C |
| Materialer: | Syntetisk forstærkning i EPDM eller NBR |

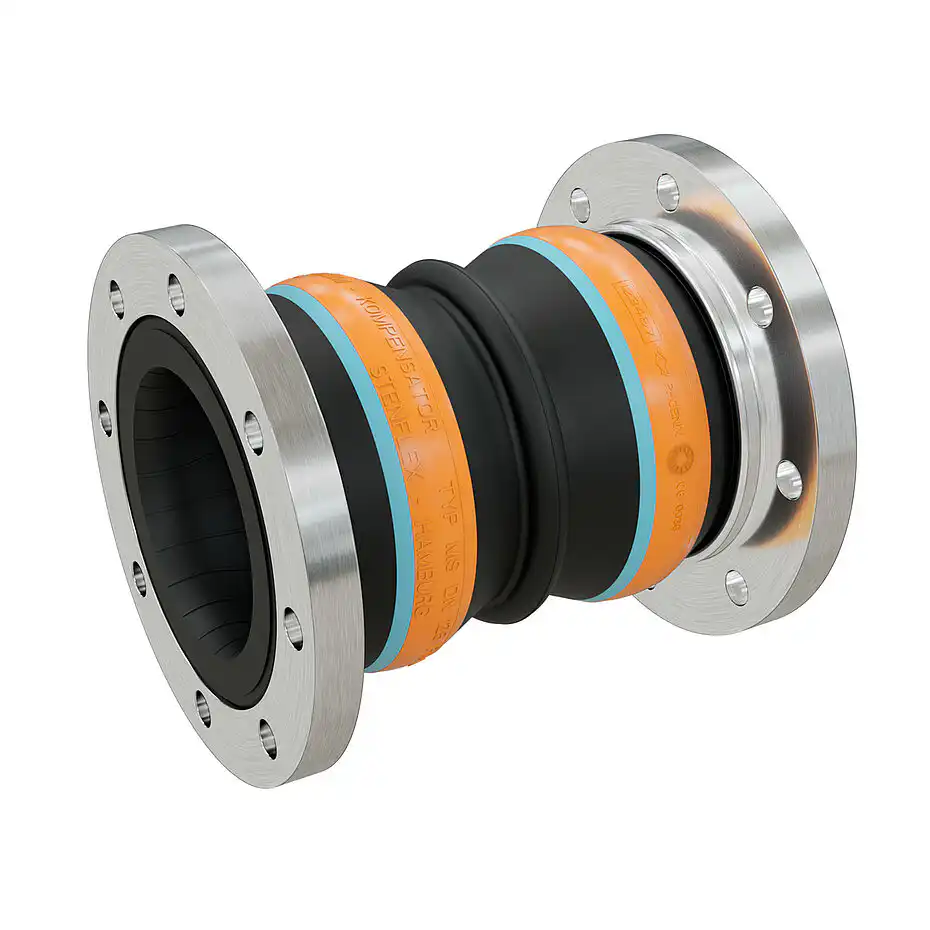

MS-1
MS-1 er en universal flammesikker fleksibel forbindelse bestående af en dobbeltbælg med drejelige flanger.
Denne type kan optage store bevægelse samtidig med at den vejer mindre i forhold til en traditionel løsning med 2 kompensatorer monteret med fastgørelse imellem. Især på skibe kan der være behov for denne løsning.
MS-1 kan leveres med EPDM eller NBR bælg og er standard monteret med EN1092 flange, med mulighed for de forskellige andre flangetyper der er på markedet.
| Standardbyggelængde: | 220 mm. – 275 mm. |
| Standard dimensioner: | DN 65 – DN 250 |
| Maks. arbejdstryk: | PN 16 |
| Temperatur: | 110°C, kortvarigt op til 130°C |
| Materialer: | Syntetisk forstærkning i EPDM eller NBR |

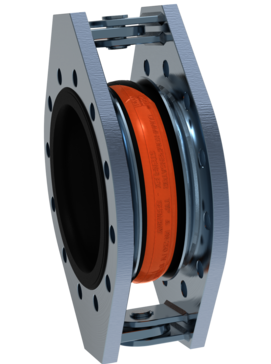

A-3
Vinkel-gummikompensator
Vinkel-kompensator, bestående af en gummibælg med flanger Med hængselled til modvirkning af reaktionskraft eller vakuum.
| Standardbyggelængde: | 125 mm. – 300 mm. |
| Standard dimensioner: | DN 32 – DN 1000 |
| Maks. arbejdstryk: | PN 16 |
| Temperatur: | 90°C, kortvarigt op til 100°C |
| Materialer: | Syntetisk forstærkning i EPDM, NBR eller CIIR (Butyl) |

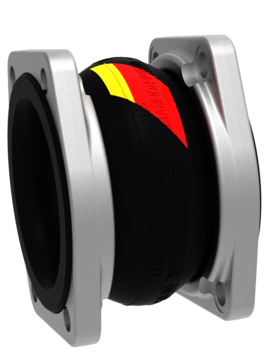

GR-SAE
Universal gummikompensator
Universal-kompensator, bestående af en gummibælg med drejelige flanger.
| Standardbyggelængde: | 100 mm. – 130 mm. |
| Standard dimensioner: | DN 32 – DN 125 |
| Maks. arbejdstryk: | PN 16 |
| Temperatur: | 110°C, kortvarigt op til 130°C |
| Materialer: | Syntetisk forstærkning i NBR |
GRV
Gummi-metal enhed
Gummi-metal rørforbindelsen består af et cylindrisk gummihus med indstøbte flanger.
Flangerne er forsynet med gevind i bolthullerne.
Ingen metallisk forbindelse imellem flangerne.
Fra DN50 er der indbygget elastiske afstandsstykker.
| Standardbyggelængde: | 70 mm. – 90 mm. |
| Standard dimensioner: | DN 20 – DN 200 |
| Maks. arbejdstryk: | PN 10 |
| Temperatur: | -30°C – 100°C, kortvarigt op til 110°C |
| Materialer: | Syntetisk gummi i CR |

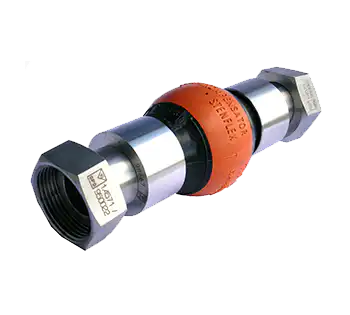

AG-5
Universal gummikompensator
Universal-kompensator, bestående af en gummibælg med gevind ender.
Ind- eller udvendigt gevind Kombination af ind-/udvendigt gevind.
| Standardbyggelængde: | 200 mm. |
| Standard dimensioner: | DN 20 – DN 50 |
| Maks. arbejdstryk: | PN 16 |
| Temperatur: | 90°C, kortvarigt op til 100°C |
| Materialer: | Syntetisk forstærkning i EPDM, NBR eller CIIR (Butyl) |

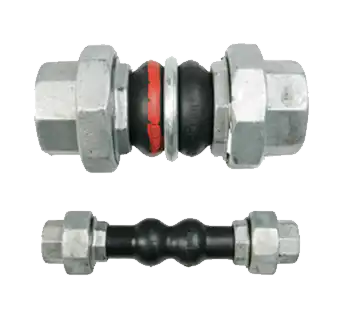

TU
Universal gummikompensator
Reiflexa TU EPDM bælg kompensator med galvaniseret unions-muffe tilslutning. Reiflexa TU er fremstillet med dobbelt bælg som giver optimale og fleksible bevægelser i alle retninger.
| Standardbyggelængde: | 120 mm. – 152 mm. |
| Standard dimensioner: | DN 20 – DN 50 |
| Maks. arbejdstryk: | PN 10 |
| Temperatur: | 80°C |
| Materialer: | EPDM |
Gummikompensatorer og fleksible forbindelser til industrielle rørsystemer
En gummikompensator er en fleksibel forbindelseskomponent, der bruges til at optage bevægelser, vibrationer og spændinger i rørsystemer. Hos HNC Group har vi mange års erfaring og specialviden inden for fleksible forbindelser, hvor vi har rådgivet og leveret gummikompensatorer til en lang række industrier. Uanset om der er tale om nybyggeri eller udskiftning af eksisterende kompensatorer, er vi en kompetent og pålidelig samarbejdspartner.
Vi tager altid udgangspunkt i det enkelte projekt og vurderer forhold som tryk, temperatur og det aktuelle medie for at finde den mest optimale løsning. I mange tilfælde kan en kundetilpasset gummikompensator være nødvendig for at sikre driftssikkerhed og lang levetid.
Gummikompensatorer fra HNC Group
Vi leverer gummikompensatorer i forskellige størrelser og materialer, så du kan finde den løsning, der passer bedst til dit projekt. Hos HNC Group får du:
Anvendelsesområder
Gummikompensatorer bruges i en lang række installationer, herunder:
Hvorfor vælge en gummikompensator?
Ved installation af rørsystemer, pumper, motorer og andet procesudstyr opstår der ofte behov for fleksible forbindelser. Gummikompensatorer giver flere fordele:
Ofte stillede spørgsmål om gummikompensatorer
Hvad er en gummikompensator?
En gummikompensator er en fleksibel kobling, der bruges til at absorbere vibrationer, støj og bevægelser i rørinstallationer.
Hvornår bør man bruge en gummikompensator?
En gummikompensator bør bruges, når man ønsker at beskytte installationer mod spændinger, forlænge levetiden og reducere driftsstøj.
Hvordan vælger jeg den rigtige gummikompensator?
Valget afhænger af tryk, temperatur og medie i dit system. Kontakt HNC Group for rådgivning om den optimale løsning.
Ved konstruktion af rørsystemer, installation af pumper, motorer, med mere kan der opstå behov for fleksible forbindelser.
Disse forbindelser skal kunne optage rørudvidelser, rørsammentrækninger, vibrationer fra pumper, montageskævheder, trykstød, reducering af støj der transmitteres i rørene og meget andet.
En løsning kan være en gummikompensator, disse gummikompensatorer findes i mange varianter, der dækker forskellige behov.
Der er gummikompensatorer med fokus på højt tryk samtidig med en høj temperatur.
Eller der er krav om særlig gummitype, da mediet kræver dette. Typisk udføres gummikompensatorens bælg i EPDM eller NBR, men der findes også CIIR og PTFE.
Gummikompensatoren er typisk monteret med en løs, drejelig flange, der er boret efter EN1092-1, men kan leveres boret efter alle gængse normer. Der er mulighed for andre overflader på flangerne end standard elgalvaniseret, f.eks. varmforzinket eller en udførsel helt i rustfri.
Af andre varianter af gummikompensatorer kan nævnes modeller med union-tilslutning, omløber tilslutning og typer med længdebegrænsere monteret til at optage laterale bevægelser uden at belaste systemet med reaktionskræfter.
