Optimale løsning,

lige meget hvilket miljø

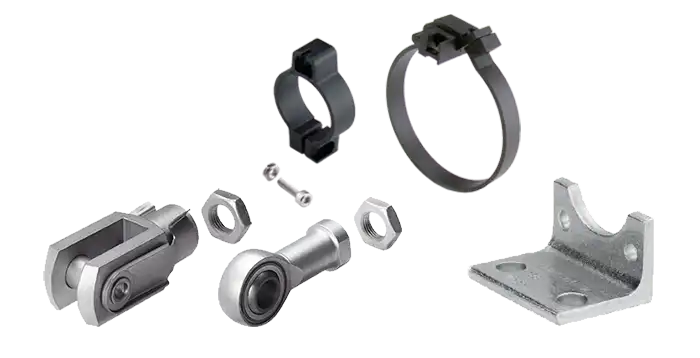

Cylinder Beslag

Stort udvalg af svingbeslag til alle standarder, stempelstangsgafler og sfæriske ledøjer til alle størrelser, reedkontakter i plast og rustfrit stål, reservedelssæt til alle størrelser, servicevejledning og dokumentation.

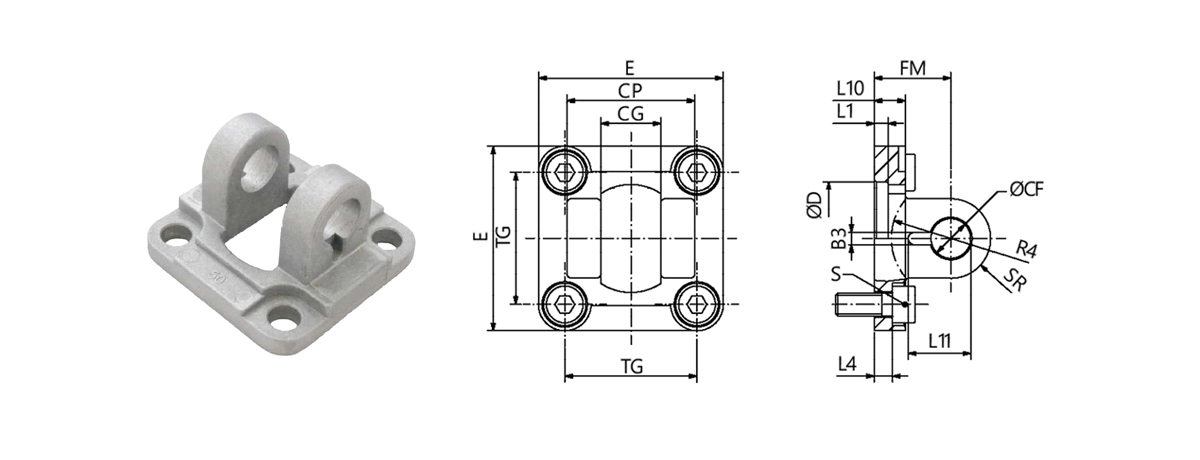

Gaffelbeslag (Smalt)

DIN/ISO 15552 | Aluminium | Inkl. bolte og gaffelbolt

Ø	Varenr.	E	CP	CG	TG	FM	L1	L10	L4	ØD	ØCF	B3	L11	SR	R4	S
32	HN-NR0056/32	45	34	14	32,5	22	5	9	5,5	30	10	3,3	16,5	9,5	17	M6x20
40	HN-NR0056/40	52	40	16	38	25	5	9	5,5	35	12	4,3	18	12	20	M6x20
50	HN-NR0056/50	65	45	21	46,5	27	5	11	6,5	40	16	4,3	23	14	22	M8x20
63	HN-NR0056/63	75	51	21	56,5	32	5	11	6,5	45	16	4,3	23	17	25	M8x20
80	HN-NR0056/80	95	65	25	72	36	5	14	10	45	20	4,3	27	21	30	M10x25
100	HN-NR0056/100	115	75	25	89	41	5	14	10	55	20	4,3	27	21	32	M10x25
125	HN-NR0056/125	140	97	37	110	50	7	20	10	60	30	6,3	40	29	42	M12x25

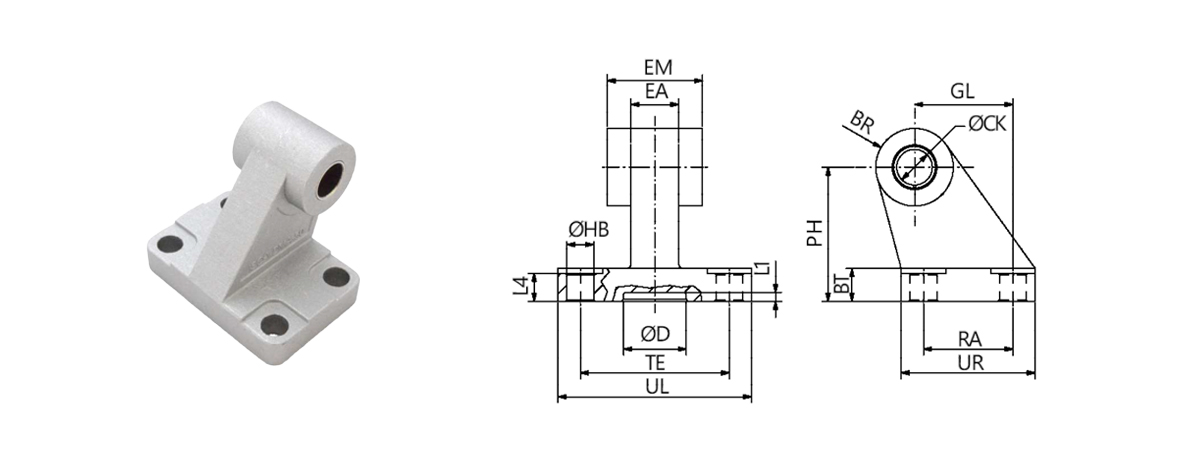

Drejebeslag 90°

DIN/ISO 15552 | Aluminium

Ø	Varenr.	ØCK	EM	BR	PH	GL	ØHB	L4	BT	TE	RA	ØD	L1	UL	UR	EA
32	HN-NR0057/32	10	26	10	32	21	6,6	6,4	8	38	18	21	3	51	31	10
40	HN-NR0057/40	12	28	11	36	24	6,6	8,4	10	41	22	21	3	54	35	15
50	HN-NR0057/50	12	32	13	45	33	9	10,4	12	50	30	21	3	65	45	16
63	HN-NR0057/63	16	40	15	50	37	9	12,4	14	52	35	21	3	67	50	16
80	HN-NR0057/80	16	50	15	63	47	11	11,5	14	66	40	21	3	86	60	20
100	HN-NR0057/100	20	60	19	71	55	11	14,5	17	76	50	11	3	96	70	20
125	HN-NR0057/125	25	70	22,5	90	70	14	16,8	20	94	60	21	3	124	90	30

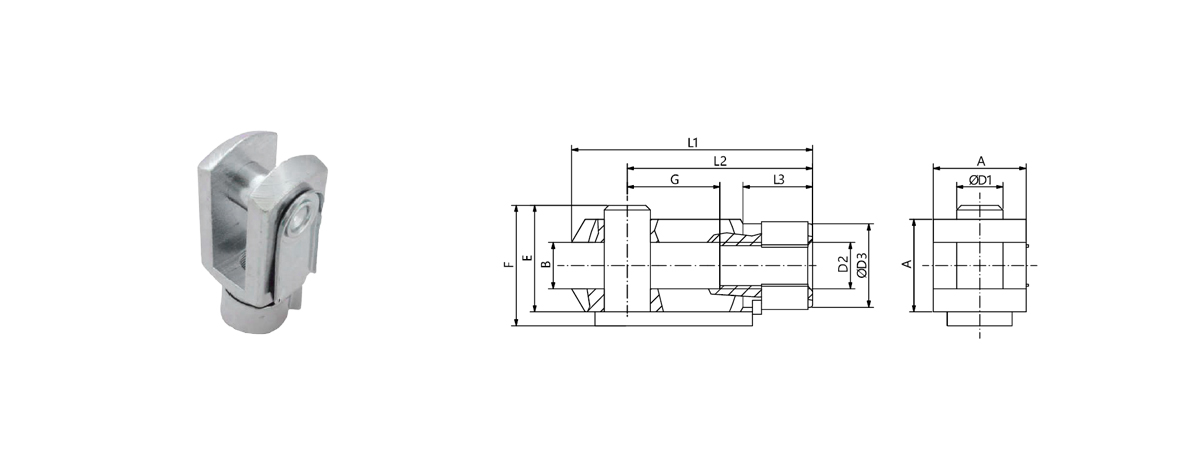

Stempelstangsgaffel

For stempelstang | Stål

Ø	Varenr.	B	L2	G	L3	A	ØD1	ØD3	L1	F	E	D2
8-10	HN-NR0002/04	4	16	8	6	8	4	8	21	11	9	M4x0,7
12-16	HN-NR0002/06	6	24	12	9	12	6	10	31	16	14	M6x1
20	HN-NR0002/08	8	32	16	12	16	8	14	42	22	19	M8x1,25
25-32	HN-NR0002/10	10	40	20	15	20	10	18	52	26	23	M10x1,25
40	HN-NR0002/12	12	48	24	18	24	12	20	62	32	28	M12x1,25
50-63	HN-NR0002/16	16	64	32	24	32	16	26	83	40	36	M16x1,5
80-100	HN-NR0002/20	20	80	40	30	40	20	34	105	49	44	M20x1,5

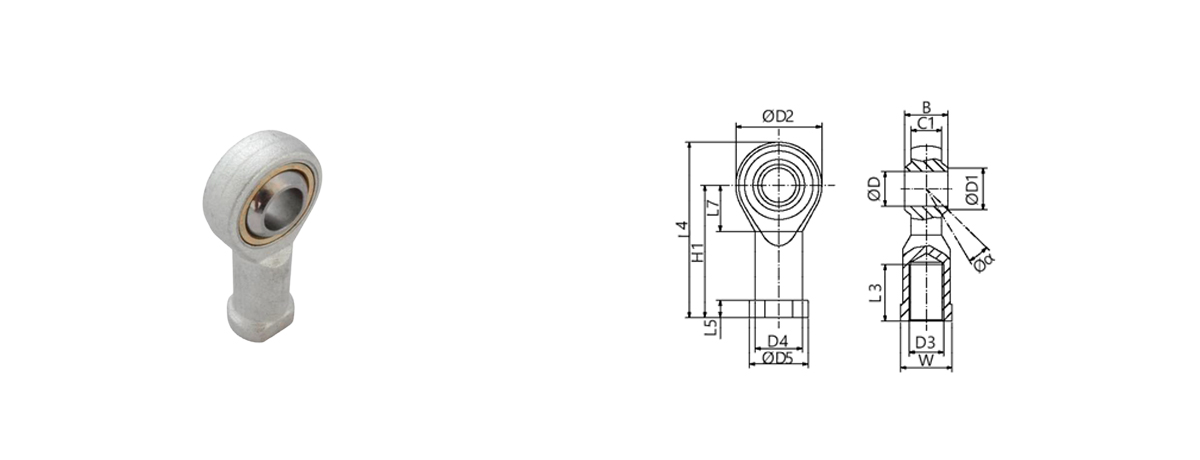

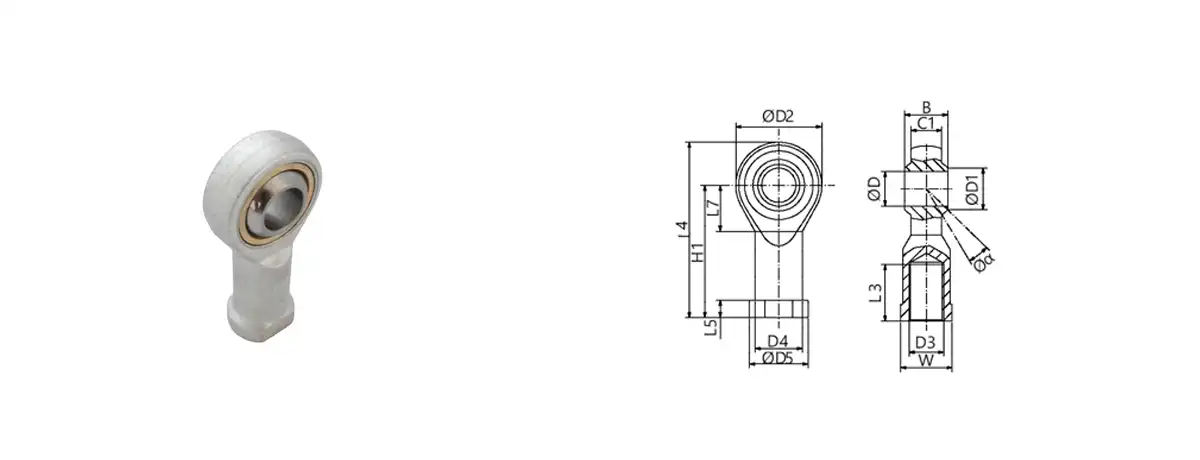

Sfærisk ledøje

For stempelstang | Stål

Ø	Varenr.	L3	a°	ØD	ØD1	C1	B	ØD4	ØD5	L5	L7	H1	L4	ØD2	D3
8-10	HN-NR0005/04	10	13°	5	7,7	6	8	9	11	4	10	27	36	18	M4x0,7
12-16	HN-NR0005/06	10	13°	6	8,9	6,75	9	10	13	5	11	30	40	20	M6x1
20	HN-NR0005/08	12	14°	8	10,4	9	12	12,5	16	5	13	36	48	24	M8x1,25
25-32	HN-NR0005/10	20	13°	10	12,9	10,5	14	15	19	6,5	15	43	57	28	M10x1,25
40	HN-NR0005/12	22	13°	12	15,4	12	16	17,5	22	6,5	17	50	66	32	M12x1,25
50-63	HN-NR0005/16	28	15°	16	19,3	15	21	22	27	8	23	64	85	42	M16x1,5
80-100	HN-NR0005/20	33	14°	20	24,3	18	25	27,5	34	10	27	77	102	50	M20x1,5
Ø125	HN-NR0005/27	51	17°	30	34,8	25	37	40	50	15	36	110	145	70	M27x2
Ø160-Ø200	HN-NR0005/36	56	19°	35	37,7	28	43	46	58	17	41	125	165	80	M36x2

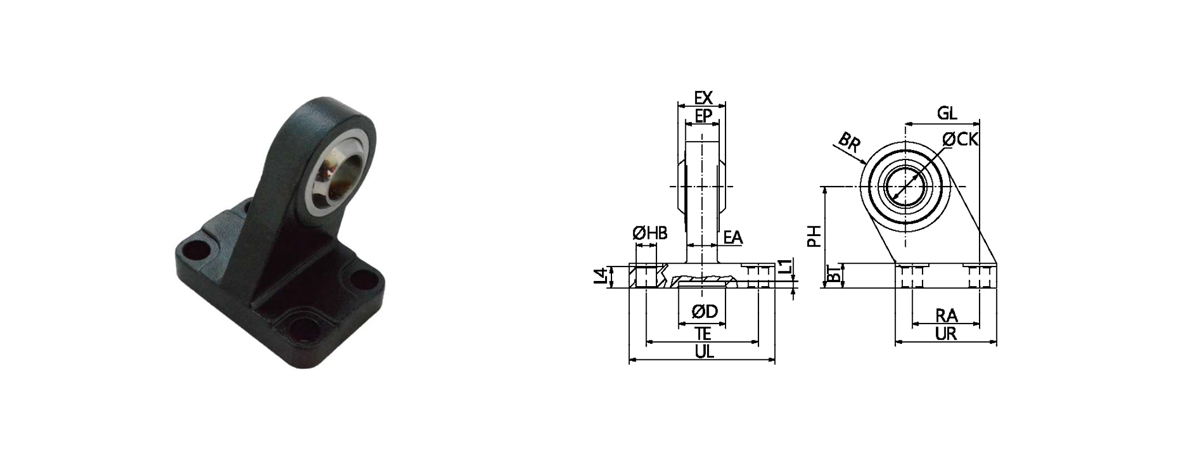

Sfærisk drejebeslag 90°

DIN/ISO 15552 | Stål

Ø	Varenr.	ØHB	RA	UR	GL	BT	PH	TE	UL	BR	EP	ØCK	L4	ØD	L1	EA	EX
32	HN-NR0011/32	6,6	18	31	21	10	32	38	51	15	10,5	10	8,5	20	5	8,5	14
40	HN-NR0011/40	6,6	22	35	24	10	36	41	54	18	12	12	8,5	25	5	10	16
50	HN-NR0011/50	9	30	45	33	12	45	50	65	20	15	16	10,5	30	5	13,5	21
63	HN-NR0011/63	9	35	50	37	12	50	52	67	23	15	16	10,5	30	5	13,5	21
80	HN-NR0011/80	11	40	60	47	14	63	66	86	27	18	20	11,5	45	5	15	25
100	HN-NR0011/100	11	50	70	55	15	71	76	96	30	18	20	12,5	55	5	15	25
125	HN-NR0011/125	13,5	60	90	70	20	90	94	124	40	25	30	17	65	7	20	37
160	HN-NR0011/160	14	88	125	97	25	115	118	156	42	28	35	21	-	-	30	43
200	HN-NR0011/200	18	90	130	105	30	135	122	162	42	28	35	26	-	-	30	43
250	HN-NR0011/250	22	110	160	128	35	165	150	200	52	35	40	31	-	-	35	49
320	HN-NR0011/320	26	122	180	150	40	200	170	230	62	45	50	36	-	-	45	60

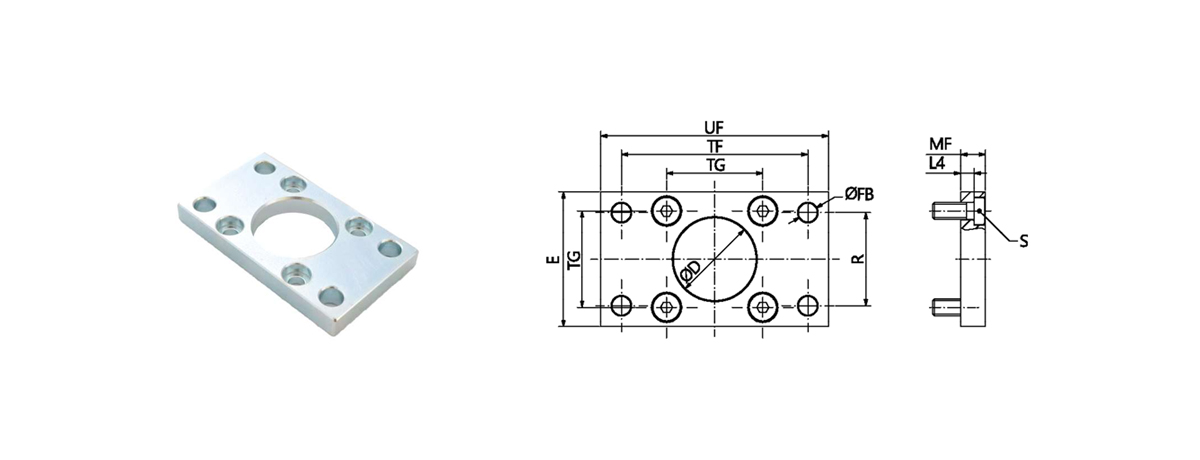

Flange MF1, MF2

DIN/ISO 15552 | Stål

Ø	Varenr.	TG	ØD	ØFB	R	TF	L4	S	UF	E	MF
Ø32	HN-NR0014/32	32,5	30	7	32	64	5	M6x20	80	45	10
Ø40	HN-NR0014/40	38	35	9	36	72	5	M6x20	90	52	10
Ø50	HN-NR0014/50	46,5	40	9	45	90	6,5	M8x20	110	65	12
Ø63	HN-NR0014/63	56,5	45	9	50	100	6,5	M8x20	120	75	12
Ø80	HN-NR0014/80	72	45	12	63	126	9	M10x25	150	95	16
Ø100	HN-NR0014/100	89	55	14	75	150	9	M10x25	170	115	16
Ø125	HN-NR0014/125	110	60	16	90	180	10,5	M12x25	205	140	20
Ø160	HN-NR0014/160	140	65	18	115	230	9,5	M16x30	260	180	20
Ø200	HN-NR0014/200	175	75	22	135	270	12,5	M16x30	300	220	25
Ø250	HN-NR0014/250	220	90	26	165	330	10,5	M20x35	400	285	25
Ø320	HN-NR0014/320	270	110	33	200	400	15	M24x40	470	350	30

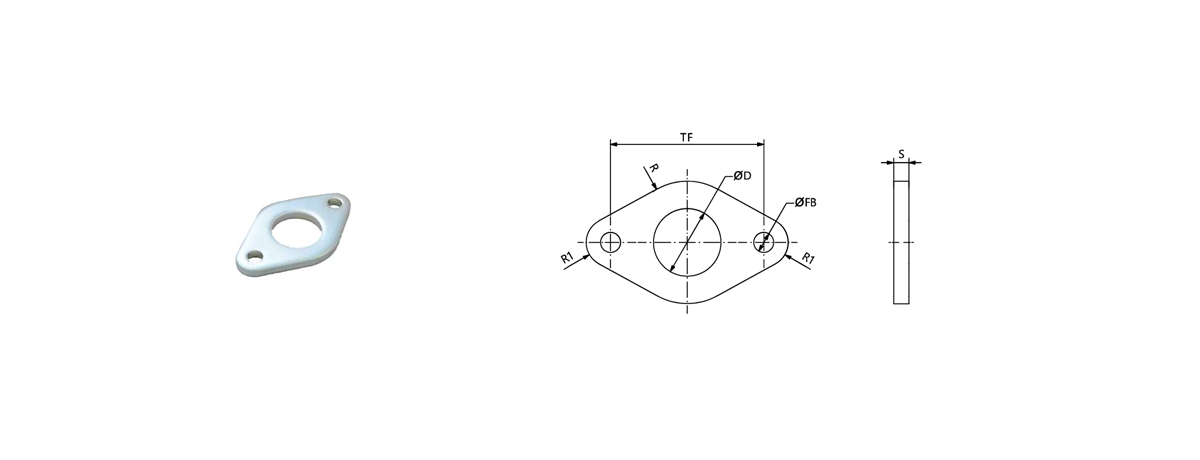

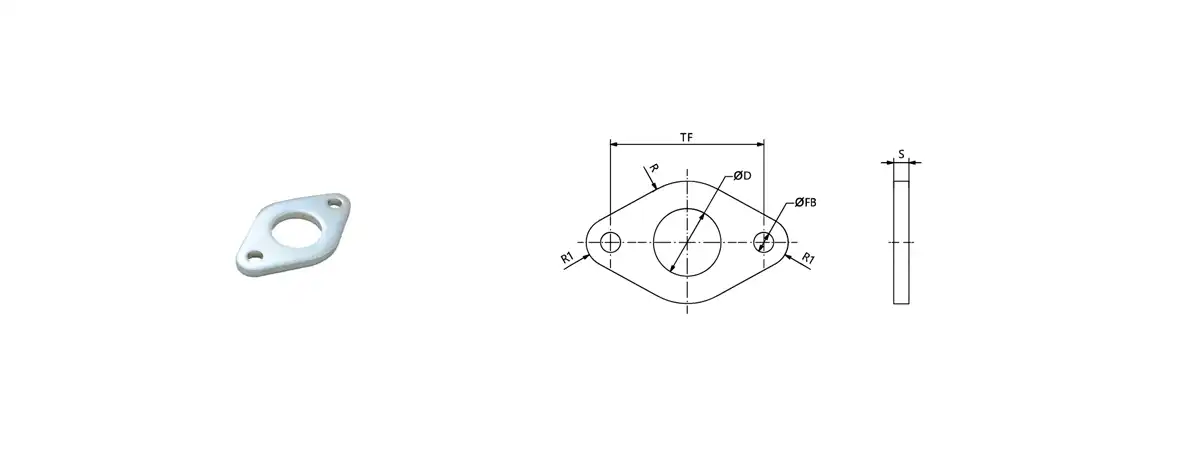

Flange MF8

DIN/ISO 6432 | Stål

Ø	Varenr.	ØD	ØFB	TF	R	R1	S
8-10	HN-NR0009/04	12	4,5	30	11	5	3
12-16	HN-NR0009/06	16	5,5	40	15	6	4
20-25	HN-NR0009/08	22	6,5	50	20	8	5

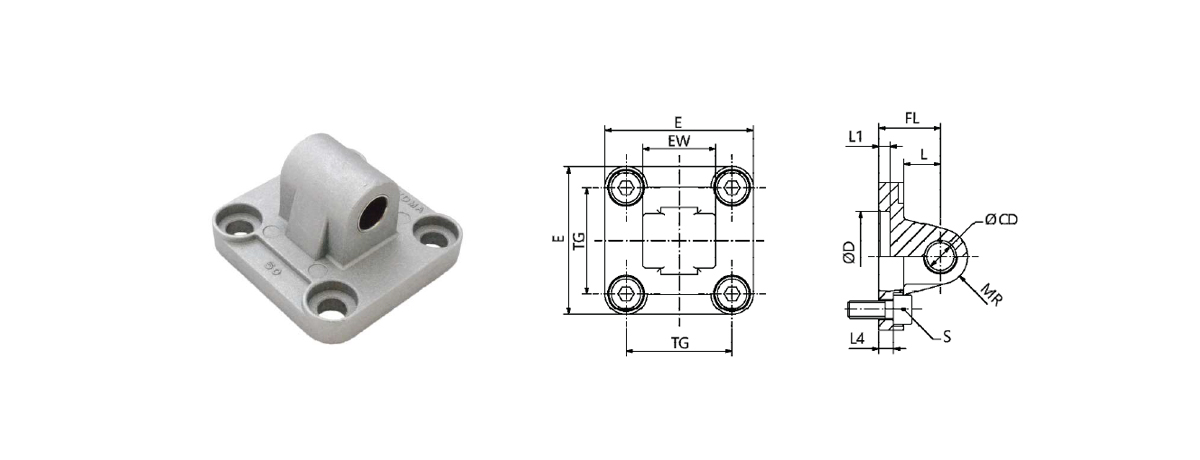

Svingøje MP4

DIN/ISO 15552 | Aluminium | Inkl. bolte

Ø	Varenr.	TG	EW	ØCD	FL	L	ØD	L1	L4	MR	E	S
32	HN-NR0004/32	32,5	26	10	22	13	30	5	5,5	10	45	M6x20
40	HN-NR0004/40	38	28	12	25	16	35	5	5,5	12	52	M6x20
50	HN-NR0004/50	46,5	32	12	27	16	40	5	6,5	12	65	M8x20
63	HN-NR0004/63	56,5	40	16	32	21	45	5	5,5	16	75	M8x20
80	HN-NR0004/80	72	50	16	36	22	45	5	10	16	95	M10x25
100	HN-NR0004/100	89	60	20	41	27	55	5	10	20	115	M10x25
125	HN-NR0004/125	110	70	25	50	30	60	7	10	25	140	M12x25
160	HN-NR0004/160	140	90	30	55	35	65	7	10	25	180	M16x30
200	HN-NR0004/200	175	90	30	60	35	75	7	11	25	220	M16x30
250	HN-NR0004/250	220	110	40	70	45	90	11	11	40	270	M20x35
320	HN-NR0004/320	270	120	45	80	50	110	15	15	45	350	M24x40

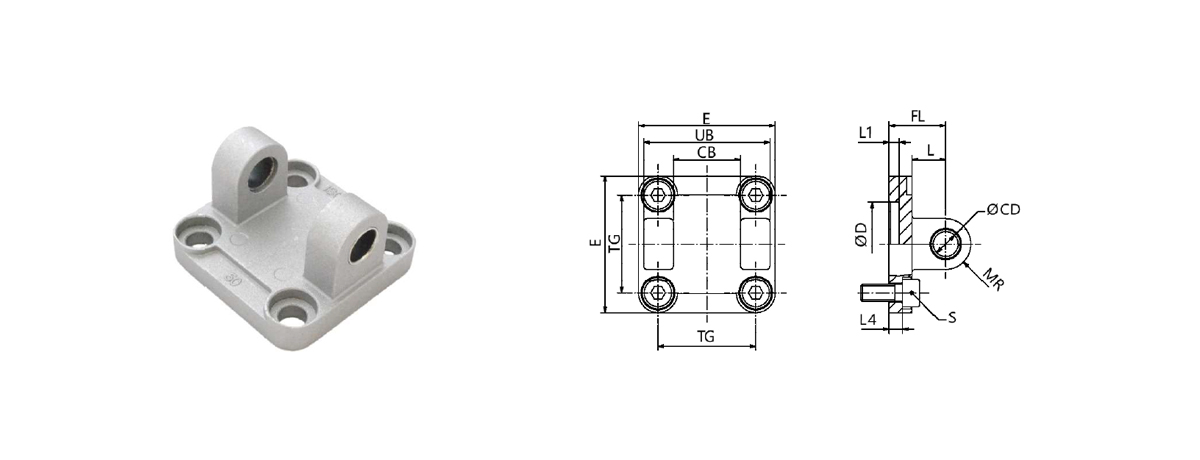

Gaffelbeslag MP2

DIN/ISO 15552 | Aluminium | Inkl. bolte

Ø	Varenr.	TG	CB	UB	ØCD	FL	L	ØD	L1	L4	MR	E	S
32	HN-NR0003/32	32,5	26	45	10	22	13	30	5	5,5	10	45	M6x20
40	HN-NR0003/40	38	28	52	12	25	16	35	5	5,5	12	52	M6x20
50	HN-NR0003/50	46,5	32	60	12	27	16	40	5	6,5	12	65	M8x20
63	HN-NR0003/63	56,5	40	70	16	32	21	45	5	5,5	16	75	M8x20
80	HN-NR0003/80	72	50	90	16	36	22	45	5	10	16	95	M10x25
100	HN-NR0003/100	89	60	110	20	41	27	55	5	10	20	115	M10x25
125	HN-NR0003/125	110	70	130	25	50	30	60	7	10	25	140	M12x25
160	HN-NR0003/160	140	90	170	30	55	35	65	7	10	25	180	M16x30
200	HN-NR0003/200	175	90	170	30	60	35	75	7	11	25	220	M16x30
250	HN-NR0003/250	220	110	200	40	70	45	90	11	11	40	270	M20x35
320	HN-NR0003/320	270	120	220	45	80	50	110	15	15	45	350	M24x40

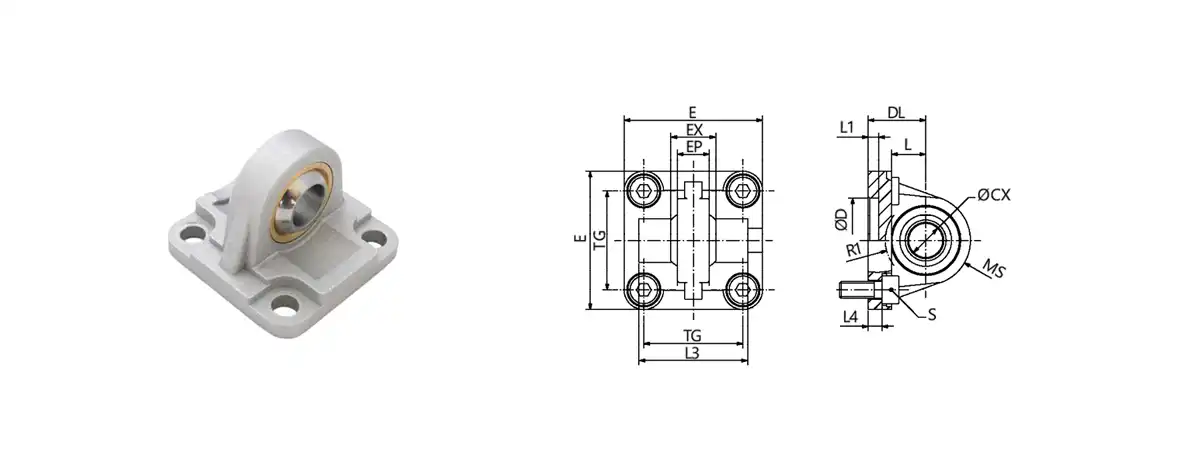

Sfærisk drejebeslag smal MP6

DIN/ISO 15552 | Aluminium | Inkl. bolte

Ø	Varenr.	TG	ØCX	DL	L	EX	L4	EP	D	L1	E	MS	L3	R1	S
32	HN-NR0053/32	32,5	10	22	12	14	10,5	5,5	30	7	45	16	-	-	M6x20
40	HN-NR0053/40	38	12	25	15	16	12	5,5	35	7	52	18	-	-	M6x20
50	HN-NR0053/50	46,5	16	27	15	21	15	6,5	40	7	65	21	51	19	M8x20
63	HN-NR0053/63	56,5	16	32	20	21	15	6,5	45	7	75	23	-	-	M8x20
80	HN-NR0053/80	72	20	36	20	25	18	10	45	9	95	28	74	25	M10x25
100	HN-NR0053/100	89	20	41	25	25	18	10	55	9	115	30	140	32	M10x25
125	HN-NR0053/125	110	30	50	30	37	25	10	60	9	140	40	-	-	M12x25
160	HN-NR0053/160	140	35	55	35	43	30	10	65	7	180	44	-	-	M16x30
200	HN-NR0053/200	175	35	60	35	43	30	11	75	7	220	47	220	48	M16x30

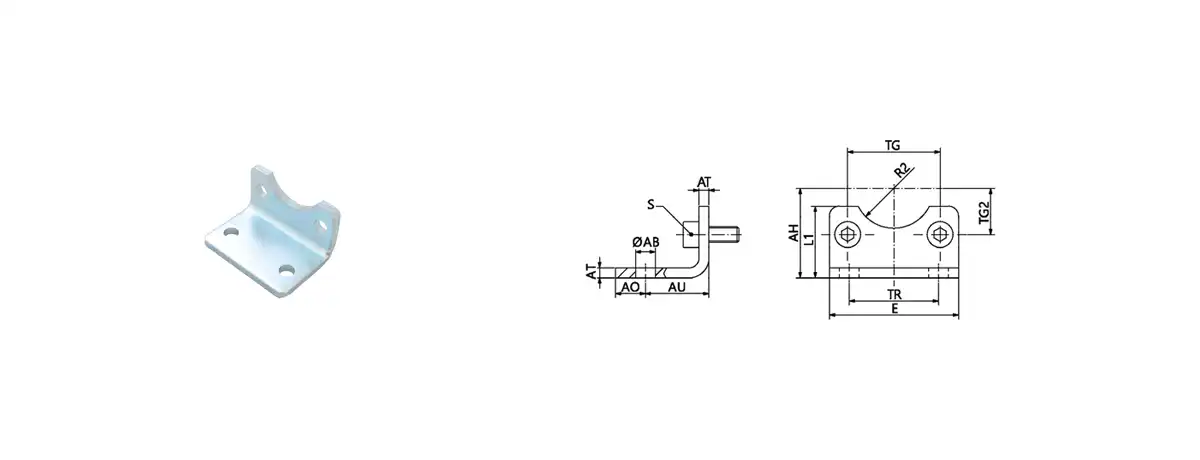

Fodbeslag MS1

DIN/ISO 15552 | stål | Inkl. bolte

Ø	Varenr.	TG	TG2	AH	R2	ØAB	AO	AU	TR	AT	L1	E	S
32	HN-NR0006/32	32,5	16,25	32	15	7	11	24	32	4	30	45	M6x20
40	HN-NR0006/40	38	19	36	17,5	10	8	28	36	4	30	52	M6x20
50	HN-NR0006/50	46,5	23,25	45	20	10	15	32	45	5	36	65	M8x20
63	HN-NR0006/63	56,5	28,25	50	22,5	10	13	32	50	5	35	75	M8x20
80	HN-NR0006/80	72	36	63	22,5	12	14	41	63	6	47	95	M10x25
100	HN-NR0006/100	89	44,5	71	27,5	14,5	16	41	75	6	53	115	M10x25
125	HN-NR0006/125	110	55	90	30	16,5	25	45	90	8	70	140	M12x25
160	HN-NR0006/160	140	70	115	32,5	18,5	15	60	115	10	100	180	M16x30
200	HN-NR0006/200	175	87,5	135	37,5	24	30	70	135	12	109	220	M16x30
